产品详情

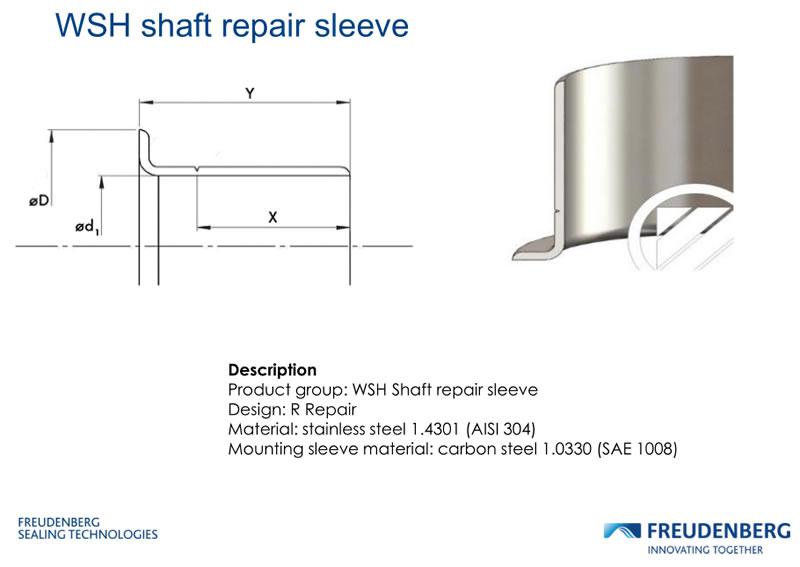

产品类别：WSH轴维修套筒
材料：不锈钢1.4301（AISI 304）
安装套管材料：碳钢1.0330（SAE 1008）或铝6063或钢JIS G3302

操作应用限制
温度、圆周速度和压力等操作应用极限由所选旋转轴封决定。通常WSH涵盖所有标准旋转轴密封的操作参数。
旋转轴封滑动面是旋转密封系统中的重要机械元件，因此必须满足多项技术要求，才能达到良好的密封效果和较长的使用寿命。
表面光洁度/粗糙度值
Ra=0.2比0.8µm
Rz=1 bis 5µm
Rmax≤ 6.3µm
表面处理：无铅磨削
表面硬度：HV 220（95 HRB）耐磨处理
壁厚：0.28 mm薄壁设计

应用领域
WSH轴维修套筒用于维修凹槽或磨损的旋转轴密封滑动面，例如在驱动技术中。它们为磨损轴的更换或费力的返工提供了一种经济高效的替代方案，因为它们只是被拉过磨损的滑动面。
深槽可能导致原旋转轴密封尺寸必须更换为内径较小的旋转轴密封，因为对轴进行返工后，原直径已显著减小。滑动表面区域的槽轴问题可以使用WSH快速轻松地解决，无需拆卸和返工轴或使用不同尺寸的旋转轴封。
当然，WSH也可以用作机器、设备的原始设备，以避免复杂、昂贵在某些情况下还难以加工轴上的滑动面。

功能和效益
使用WSH维修轴可确保快速、持久地恢复完整的功能。
在摩擦学旋转密封系统中，轴维修套筒用作旋转轴密封的反表面，即除了旋转轴密封和所用润滑剂外，WSH是第三个重要部件。

WSH轴维修套筒为用户提供以下好处：

• -快速简单的维修；包括安装套筒

• -经济高效地修复轴上的滑动面，因为无需拆卸和返工轴

• -无需花费昂贵的机器停机时间，因为维修时间缩短到了最低限度。

• -低成本维修方法

• -旋转轴密封滑动面经过长期修复，可实现完整的功能

• -由于压入配合，将配合固定在轴上

• -经过优化加工的耐磨表面保证了较长的使用寿命

• -原始密封尺寸的保留

• -简化备件储存


安装
WSH的安装非常简单，只需很少的时间，因为可以使用提供的安装套筒和可拆卸的安装法兰进行安装。然而，WSH的安装应非常小心，不得倾斜到轴上，以便在安装过程中不会发生损坏，并与旋转轴密封结合使用，实现良好的滑动和密封特性。
下一步是清洁轴上的旋转轴密封滑动面并检查其是否损坏，因为由于WSH的壁厚较薄，轴上的不平整可能转移到WSH表面，从而对密封效果产生负面影响。应去除所有毛刺，并使用合适的环氧树脂填充化合物将凹槽、刻痕、刻痕或明显的不平整度磨平。在这种情况下，必须在填充化合物硬化之前连接WSH。轴维修套筒不得放置在键槽、凹陷处或螺纹跳动处。
根据以下安装说明，将WSH轴维修套筒放置在磨损的滑动面上，从而确保快速、简单且经济高效的维修。
安装说明
1.清洁磨损轴的表面并去除所有毛刺。
2.在磨损区域附近的2-3个不同位置测量轴直径，并选择WSH。
3.安装前轻轻润滑轴表面（便于安装）。
4.将WSH（法兰侧优先）放置在轴上。
5.将安装套筒滑到WSH上。如果安装套筒太短，可以使用管道作为安装套筒。
6.用锤子（或合适的压具）轻敲安装套筒，将WSH推过磨损区域。
7.要拆除WSH上的安装法兰，请使用偏口钳将其切割至预定的断裂点，并沿预烧线撕下法兰。
8.安装后，再次检查轴表面是否有毛刺。
9.安装密封件前，润滑WSH。
10.安装旋转轴密封件。

拆卸
WSH轴维修套筒可以通过不同的方式从轴上拆下
-加热–热膨胀的WSH可以很容易地从轴上拆下，而不会损坏轴
-用锤头轻轻敲打套筒的宽度–轴维修套筒伸展，可以轻松拆卸
-在预定的断点处使用偏口钳撕下轴维修套管
-用凿子切开轴维修套管
WSH轴维修套筒不能重复使用。

说明

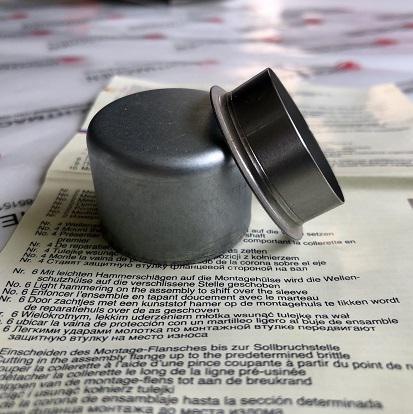

轴维修套筒单独包装，直径范围为12至200 mm，并随安装套筒和多种语言的安装说明现货供应。原则上，德克迈特德氏封可以提供直径370毫米的WSH轴维修套筒，请与我们联系。如有要求，还可提供壁厚和直径更大的轴维修套管。
